大型壓縮機組管線振動控制技術
1背景及意義
高壓、超高壓壓縮機作為關鍵動力設備，廣泛應用于化工、石油、煤炭、建筑及海洋工程等領域，尤其在“千萬噸煉油、百萬噸乙烯”等重大項目中不可或缺。然而，壓縮機組及其管線系統普遍存在劇烈振動問題，導致管道疲勞破壞、閥片損壞、儀表失真，甚至引發泄漏、爆炸等嚴重事故，同時產生超過120分貝的噪聲，危害工作人員健康。北京石油化工學院振動控制技術研究所通過研究振動機理，開發了大型壓縮機組管線控制技術，實現了設備振動特性的定量評估與定向控制，有效解決了振動超標問題，保障了安全生產，避免了巨額經濟損失。
2 技術方案及創新點
面向壓縮機整套系統建立系統一體化數值計算模型：將振動研究拓展到機體及整個管道系統，以ANSYS、PULS等大型商業數值分析軟件為平臺，以現場測試數據為基礎，對整個系統建立有限元模型，利用參數化設計思想，對比現場測試數據不斷優化，使模型更加符合工程實際。全方位地進行壓縮機及其管線系統的振動特性分析：基于系統運動微分方程、工程氣固耦合理論等，從氣固耦合、模態特性和動力響應等方面對在役超高壓壓縮機本體、管線系統、管內氣柱系統進行振動特性分析，揭示系統振動的本質和機理，確定系統振動劇烈的主要原因。結合結構動力修改技術的相關理論和方法進行系統振動控制：創新性地將結構動力修改技術的理論與方法、優化規劃理論等應用到管線系統振動控制的過程中，建立管線系統振動控制的動力優化模型，通過編寫的專門計算程序，進行動力修改和優化設計，達到管線系統振動最優控制的目的，避免了傳統方式振動能量轉移的現象，振動控制方案更加科學、安全。形成了具有自主知識產權的系列化管線系統約束：將計算和分析的結論與工程實際現場相結合，形成具有自主知識產權的系列化管線系統約束，探索了各種約束的形式和位置對系統振動的影響規律，并在現場成功應用。
|
|
|
|

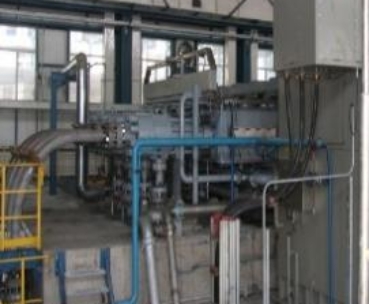

大型壓縮機機組現場 |

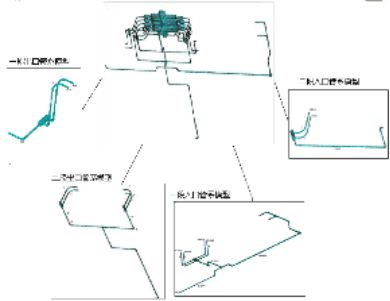

一體化校驗技術 |

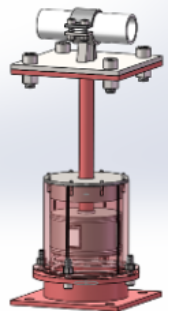

主動減振磁流變?nèi)嵝约s束 |

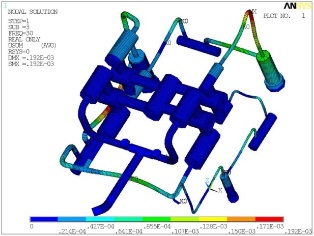

改造后能量均布 |
3推廣應用
北京石油化工學院振動控制技術研究所研發的振動控制技術已在錦州石化、石家莊煉油廠、燕山石化、大慶石化等企業成功應用，顯著解決了壓縮機組及管線系統的振動超標問題，確保了安全生產。該技術能夠快速精準地診斷振動原因、位置及振型，并提出高效治理方案，適用于化工、石油、礦山、冶金、機械、制冷等多個行業。其推廣應用不僅提升了振動治理水平，還具有廣闊的市場前景。
4對接方式
聯系人：趙杰
聯系電話：13691133997 郵箱：zhaojie@bipt.edu.cn
